Dokładanie obwodu do istniejącej instalacji - co trzeba sprawdzić wcześniej

Potrzeba pojawia się zwykle nagle: ładowarka samochodowa w garażu, zasilanie pompy ciepła, gniazdo w miejscu, w którym nigdy go nie przewidziano. Sama robota wygląda prosto, bo chodzi o jeden przewód od rozdzielnicy do nowego punktu.

Zanim jednak ten przewód zostanie ułożony, warto sprawdzić kilka rzeczy, które decydują o tym, czy instalacja to udźwignie.

Mocowanie, które kosztuje grosze

Przewód prowadzony po wierzchu, w garażu albo w pomieszczeniu technicznym, musi być zamocowany w sposób trwały i w odstępach dobranych do jego ciężaru.

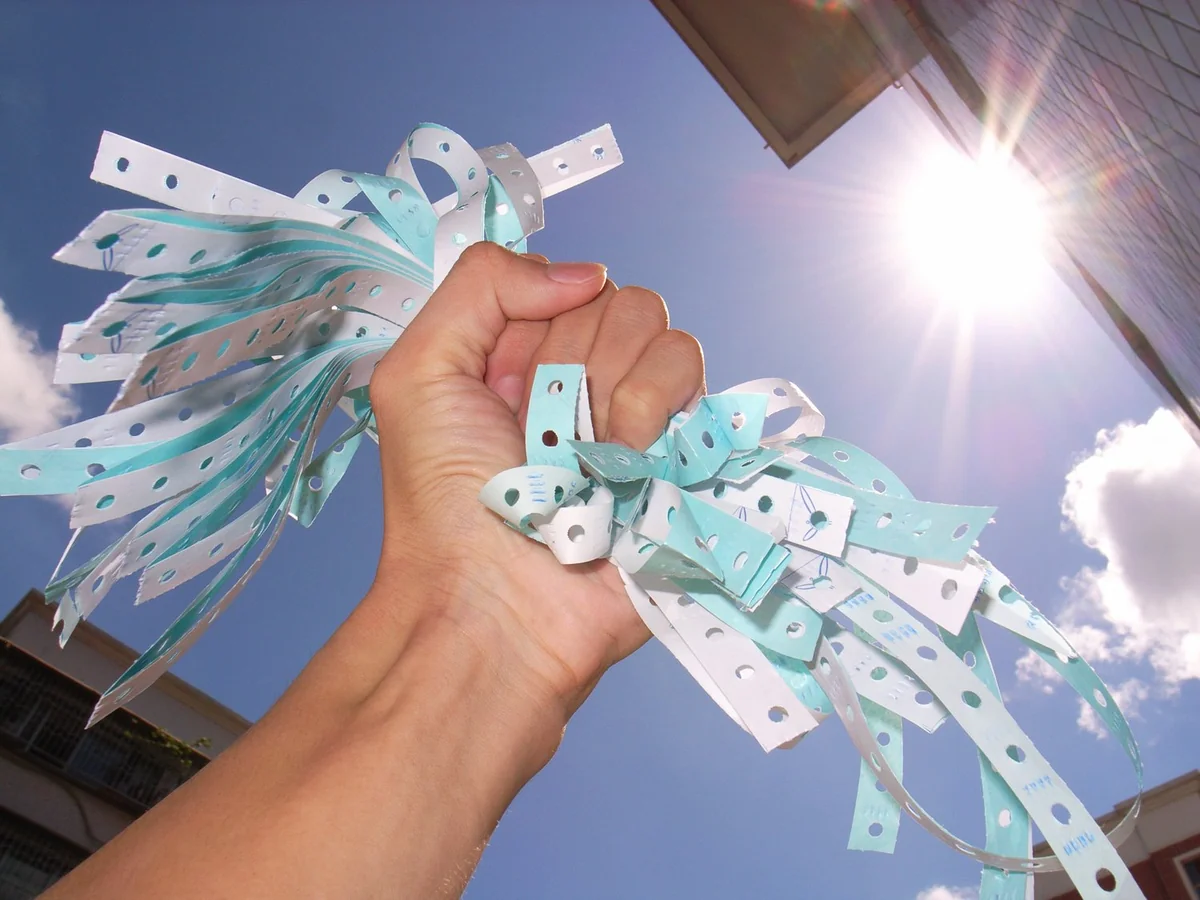

Najprostszym i najtańszym rozwiązaniem jest taśma metalowa perforowana, z której formuje się obejmy o dowolnej średnicy. Sprawdza się przy pojedynczych przewodach i przy rurach, a jeden zwój wystarcza na całą instalację.

Przy większej liczbie przewodów stosuje się koryta albo drabinki kablowe, bo dają dostęp od góry i pozwalają dołożyć kolejny przewód bez demontażu istniejących.

Rozstaw punktów mocowania dobiera się do przekroju i do sposobu prowadzenia. Przewód zwisający swobodnie między zbyt odległymi punktami obciąża zaciski na obu końcach, a w przypadku pożaru opada na drogę ewakuacji.

Czy rozdzielnica to udźwignie

Pierwszym sprawdzeniem jest miejsce w rozdzielnicy. Nowy obwód wymaga zabezpieczenia, a przy obwodach gniazdowych także wyłącznika różnicowoprądowego, więc potrzeba kilku modułów rezerwy.

Drugim jest moc przyłączeniowa budynku. Ładowarka samochodowa albo pompa ciepła dokładają obciążenie pracujące godzinami, a nie chwilowo, więc sumuje się je z tym, co już jest.

Trzecim jest stan samej instalacji. W budynku sprzed kilkudziesięciu lat dokładanie obwodu do rozdzielnicy bez wyłącznika różnicowoprądowego i z przewodami po swoim czasie pracy jest rozwiązaniem połowicznym.

Czwartym sprawdzeniem jest sama trasa. Przewód od rozdzielnicy do nowego punktu musi gdzieś przejść, a w budynku wykończonym oznacza to albo prowadzenie po wierzchu, albo kucie bruzdy. Ustalenie tego przed wyceną prac oszczędza nieporozumień, bo różnica w robociźnie między jednym a drugim rozwiązaniem bywa większa niż koszt materiału.

Obwody, które muszą działać przy zaniku zasilania

W domu jest zwykle kilka rzeczy, których wyłączenie jest bardziej kłopotliwe niż brak światła: kocioł albo pompa ciepła, pompa w studni, lodówka i router z systemem alarmowym.

Przy planowaniu instalacji wydziela się je na osobne obwody, żeby dało się je zasilić z agregatu albo z zasilania awaryjnego bez podtrzymywania całego domu.

Przy podłączaniu agregatu obowiązkowy jest przełącznik uniemożliwiający jednoczesne zasilanie z sieci i z agregatu. Bez niego prąd z agregatu trafia do sieci, co zagraża osobom pracującym przy jej naprawie.

Drugim rozwiązaniem jest zasilacz awaryjny dla wybranych odbiorników, prostszy w montażu i niewymagający przełącznika, ale ograniczony czasem pracy i mocą.

Prowadzenie przewodu i przejścia

Przewód prowadzi się trasami poziomymi i pionowymi, a nie po przekątnej, bo tylko wtedy da się później przewidzieć, gdzie biegnie. Ma to znaczenie przy każdym wierceniu w ścianie.

Przy przejściach przez przegrody stosuje się rury osłonowe, a otwory uszczelnia materiałem dobranym do przegrody. W przegrodach oddzielających strefy pożarowe wyłącznie przepustami o potwierdzonej odporności.

Przy przejściu z budynku do garażu albo do budynku gospodarczego dochodzi kwestia wilgoci i różnicy temperatur. Otwór wykonuje się ze spadkiem na zewnątrz, żeby woda nie wędrowała przewodem do środka.

Pomiary i odbiór

Po wykonaniu nowego obwodu wykonuje się pomiary: rezystancję izolacji, skuteczność ochrony przeciwporażeniowej i działanie zabezpieczenia różnicowoprądowego.

Protokół zachowuje się razem z dokumentami budynku. Przy szkodzie zgłaszanej ubezpieczycielowi bywa dokumentem rozstrzygającym, a przy instalacji fotowoltaicznej albo ładowarce także warunkiem zgłoszenia.

Opis obwodów w rozdzielnicy uzupełnia się o nowy punkt. Wydrukowany opis na wewnętrznej stronie drzwiczek pozostaje czytelny także wtedy, gdy kolejną przeróbką zajmie się ktoś inny.

Osobną sprawą jest ustalenie, czy nowy obwód nie zmienia założeń selektywności zabezpieczeń. Dołożenie obwodu o dużym prądzie do rozdzielnicy z zabezpieczeniem głównym dobranym lata temu kończy się wyłączaniem całego budynku przy zwarciu w jednym gniazdku. Sprawdza to osoba z uprawnieniami na podstawie obliczeń, a nie na oko.

Kompletowanie i zakup

Przy zakupie liczą się przekrój przewodu dobrany do obciążenia i do długości trasy, rodzaj mocowań dopasowany do przegrody oraz zabezpieczenia o właściwej charakterystyce.

Warto zamówić przewód z zapasem kilku metrów, a mocowania z zapasem kilkunastu sztuk. Trasa rzadko przebiega dokładnie tak, jak zaplanowano na papierze, a brakujący metr oznacza połączenie w puszce w miejscu, w którym nie miało go być.
